Die Gleichstrommotoren benötigen viel mehr Strom als die Pins des Microcontrollers liefern können. Daher benötigt man einen Motortreiber um den von einer weiteren Spannungsquelle gelieferten Strom über die Pins zu schalten.

Motormodul mit L298N-Chip

Mit dem Motormodul mit L298N-Chip kann man ein oder zwei Gleichstrommotoren vorwärts und rückwärts betreiben.

Man kann ihn für den Raspberry Pi, den ESP32 und den Arduino. Er funktioniert auch am Calliope mini - so können auch dort zwei Motoren vorwärts und rückwärts betrieben werden.

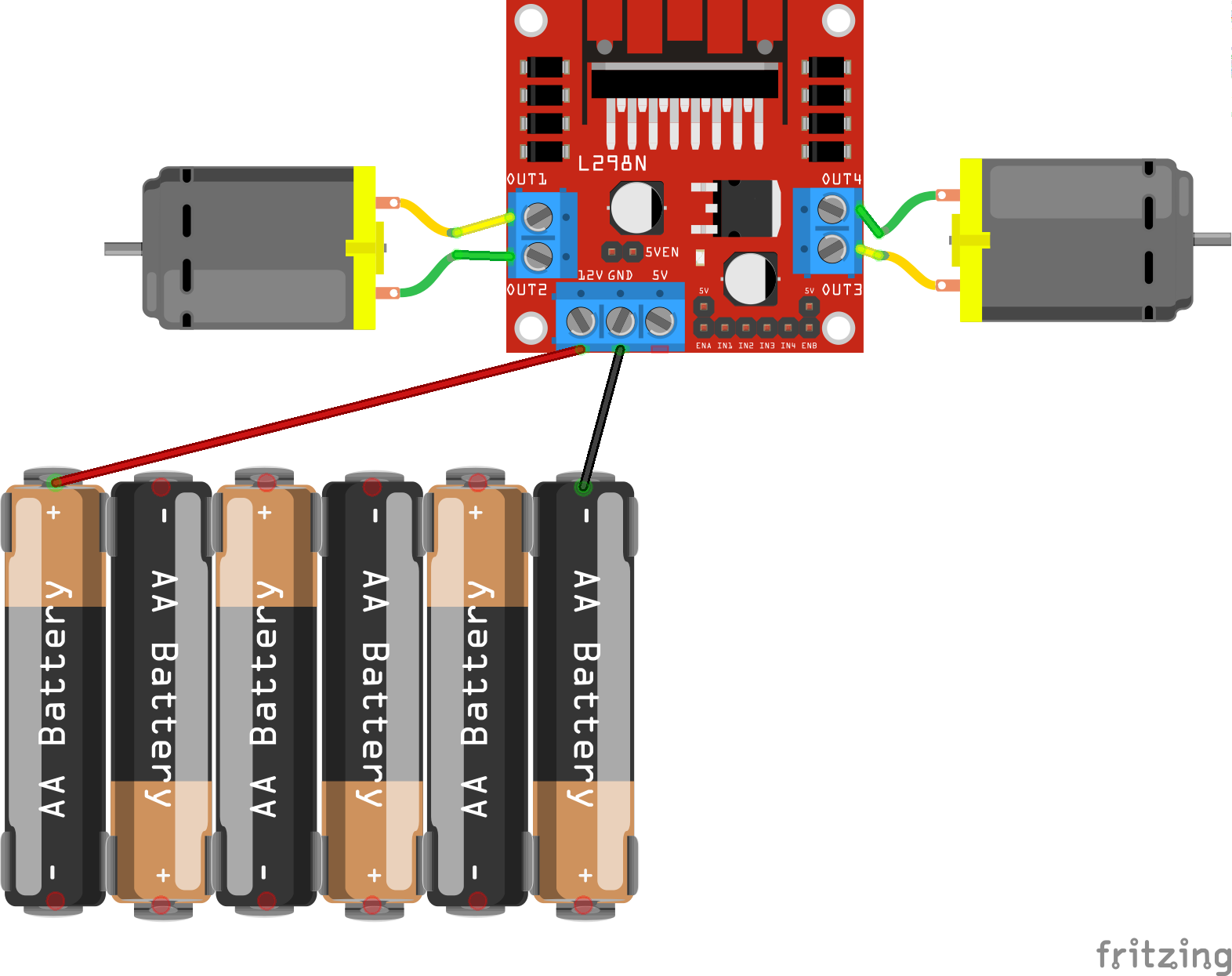

Folgendes Bild zeigt das Motormodul:

Schaltplan L298

An die Ausgänge an beiden Seiten werden die Gleichstrommotoren angeschlossen.

Links unten wird der Motortreiber mit Spannung versorgt:

  • Versorgungsspannung
  • Ground

Rechts unten befinden sich die Steuereingänge für die beiden Motoren. Diese können mit digitalen Ausgängen von Calliope, Raspi oder Arduino verbunden werden. Der Ground des Microcontrollers muss dann noch mit dem Ground des Motortreibers verbunden werden.

Die Steuereingänge für Motor A sind:

  • ENA
  • IN1
  • IN2

und die für Motor B:

  • ENB
  • IN3
  • IN4

Folgenden Tabellen kann man entnehmen, wie die Eingänge beschaltet werden müssen:

ENA IN1 IN2 Beschreibung
0 N/A N/A Motor A aus
1 0 0 Motor A bremsen
1 0 1 Motor A vorwärts
1 1 0 Motor A rückwärts
1 1 1 Motor A bremsen
ENB IN3 IN4 Beschreibung
0 N/A N/A Motor B aus
1 0 0 Motor B bremsen
1 0 1 Motor B vorwärts
1 1 0 Motor B rückwärts
1 1 1 Motor B bremsen

An ENA und ENB kann ein PWM-Signal angelegt und damit die Geschwindigkeit gesteuert werden.

Motorshields

Es gibt für den Arduino und den Raspberry Pi auch Motor-Shields. Diese habe ich bislang noch nicht getestet.

Calliope-Mini-Motortreiber

Beim Calliope-Mini ist bereits ein Motortreiber integriert. Näheres hierzu in diesem Post
