Calliope steuert Calliope
Der Prototyp mit Calliope soll nun mit einem anderen Calliope ferngesteuert werden. Hierfür nutzen wir das Funk-Modul, mit dem aus mehreren Calliopes (und auch Microbits) eine Funkgruppe gebildet werden kann. Jeder in der Funkgruppe kann dann Daten (Text oder Zahlen) senden und empfangen.
Die Befehle findet man in Makecode unter “Funk”, einige Befehle dann auch unter “Mehr”.
Komponenten und Aufbau
Wir nutzen wir zwei Calliope. Einer ist auf dem Fahrzeug als Empfänger für die Befehl verbaut, der weitere dient als Fernbedienung.
Komponenten und Aufbau des Fahrzeugs sind gleich wie bereits im Beitrag Erster Prototyp mit Calliope beschrieben.
Variante 1: Nutzung der Buttons
In der ersten Variante der Fernsteuerung soll das Fahrzeug
- beim Drücken von A und B geradeaus fahren
- beim Drücken von A links fahren
- beim Drücken von B rechts fahren
- beim Drehen des Displays nach unten anhalten
Die Calliope-Fernbedienung nutzt folgendes Programm. Es übermittelt abhängig von der Eingabe Zahlencodes von 0 bis 3 über Funk an die Mitglieder der Funkgruppe 0:
input.onGesture(Gesture.ScreenDown, function () {
radio.sendNumber(0)
})
input.onButtonPressed(Button.A, function () {
radio.sendNumber(2)
})
input.onButtonPressed(Button.AB, function () {
radio.sendNumber(1)
})
input.onButtonPressed(Button.B, function () {
radio.sendNumber(3)
})
radio.setGroup(0)
Der auf dem Fahrzeug verbaute Calliope nutzt folgendes Programm. Es reagiert auf die über Funk empfangene Daten und führt die entsprechenden Befehle zur Motorsteuerung aus.
radio.onReceivedNumber(function (receivedNumber) {
if (receivedNumber == 0) {
motors.dualMotorPower(Motor.AB, 0)
}
if (receivedNumber == 1) {
motors.dualMotorPower(Motor.AB, 100)
}
if (receivedNumber == 2) {
motors.dualMotorPower(Motor.A, 100)
motors.dualMotorPower(Motor.B, 0)
}
if (receivedNumber == 3) {
motors.dualMotorPower(Motor.A, 0)
motors.dualMotorPower(Motor.B, 100)
}
})
radio.setGroup(0)
Variante 2: Nutzung des Lagesensors
Der Calliope hat einen kombinierten Beschleunigungs- und Lagesensor. Diesen haben wir schon bei der Abfrage “wenn Display nach unten” benutzt.
Mit Makecode kann man von ihm auch folgende Werte erhalten:
- Beschleunigung(mg) x - input.acceleration(Dimension.X)
- Beschleunigung(mg) y - input.acceleration(Dimension.Y)
- Beschleunigung(mg) z - input.acceleration(Dimension.Z)
- Beschleunigung(mg) Staerke - input.acceleration(Dimension.Strength)
- Rotation(°) Winkel - input.rotation(Rotation.Pitch))
- Rotation(°) rollen - input.rotation(Rotation.Roll))

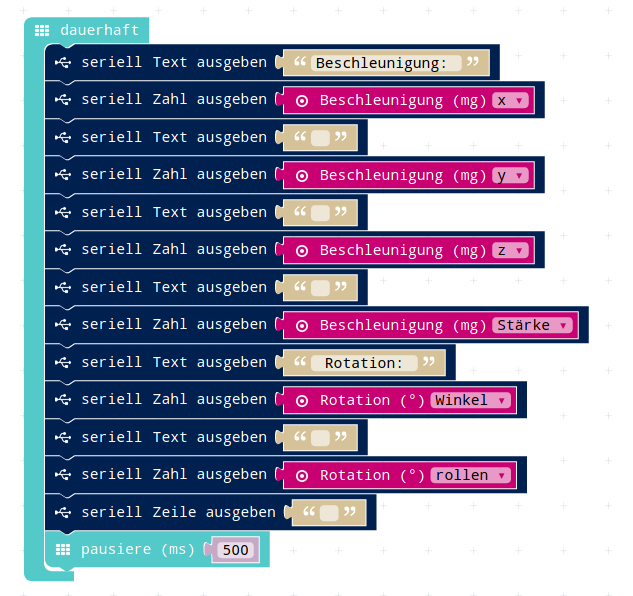

Mit einem Testprogramm lassen wir die Werte auf der seriellen Schnittstelle ausgeben.
basic.forever(() => {
serial.writeString("Beschleunigung: ")
serial.writeNumber(input.acceleration(Dimension.X))
serial.writeString(" ")
serial.writeNumber(input.acceleration(Dimension.Y))
serial.writeString(" ")
serial.writeNumber(input.acceleration(Dimension.Z))
serial.writeString(" ")
serial.writeNumber(input.acceleration(Dimension.Strength))
serial.writeString(" Rotation: ")
serial.writeNumber(input.rotation(Rotation.Pitch))
serial.writeString(" ")
serial.writeNumber(input.rotation(Rotation.Roll))
serial.writeLine("")
basic.pause(500)
})
Was sind das nun für Werte? Fangen wir mal mit der Rotation an.
Der Wikipedia-Artikel zu Roll-Nick-Gier-Winkel zeigt anschaulich die Drehbewegungen um die drei Achsen. Übertragen auf den Calliope kann man dessen USB-Schnittstelle als “Spitze” des Fahrzeugs / Flugzeugs sehen.
Mit dem Rotations-Befehl des Calliope erhalten wir vom Lagesensor die Werte zum “Winkel/Nicken (Pitch)” und zum “Rollen (Roll)”.
Der Wert “Winkel/Nicken(Pitch)” verändert sich, wenn man die Spitze nach oben bzw. unten dreht:
- liegend (LED nach oben): pitch = 0°
- stehend (USB nach oben): pitch = 90°
- liegend (LED nach unten) pitch = 180°/-180°
- auf dem Kopf (USB nach unten) pitch = -90°
Der Wert “Rollen (Roll)” verändert sich, wenn man den Callipe nach links bzw. nach rechts neigt:
- liegend (LED nach oben): roll = 0°
- nach links (PIN 0 unten): roll = -90°
- liegend (LED nach unten): roll = 180°/-180°
- nach rechts (PIN 3 unten): roll = 90°
Bei den Werten des Beschleunigungssensors wird die Beschleunigung entlang der Achsen angegeben. Dabei verläuft
- die x-Achse von links nach rechts, also auf einer gedachten Verbindung von Pin 0 und Pin3
- die y-Achse von vorne nach hinten, also von der USB-Buchse nach unten
- die z-Achse vertikal zum Calliope
Die Beschleunigung wird in milli-g, also in Tausendstel der Erdanziehung gemessen. In den gemessenen Werten ist die Erdanziehung enthalten.
Ein flach liegender und nicht bewegter Calliope erzeugt die Werte x=0, y=0, z=-1000. Liegt er mit den LEDs nach unten sind die Werte x=0, y=0, z=1000. Mit dem Beschleunigungssensor sieht man im Ruhezustand (durch die Erdanziehung) ob der Calliope geneigt ist (Roll oder Pitch). Einen Roll sieht man am sich ändernden x-Wert, einen Pitch am sich ändernden y-Wert.
Ist der Calliope nicht geneigt, geben x und y die lineare Beschleunigung wieder.
Für die Fernbedienung nutzen wir den Lagesensor. Bei einer Neigung nach links soll das Fahrzeug nach links, bei einer Neigung nach rechts soll das Fahrzeug nach rechts fahren. Bei einer Neigung nach vorne soll der Calliope schneller, bei einer Neigung nach hinten langsamer fahren. Um diesen Effekt zu erzielen, schauen wir uns die Wertebereiche an:
Als maximale Neigungwinkel nach links und rechts nehmen wir jeweils 90°, damit ergeben sich folgende Werte für Roll:
- Linksfahren: Roll von 0° geradeaus bis -90° (stark links)
- Rechtsfahren: Roll von 0° geradeaus bis 90° (stark rechts)
Die Geschwindigkeit soll 0 sein wenn der Calliope “steht” und maximal wenn er liegt. Es sollen also folgende Werte für Pitch vorliegen:
- Pitch von 90° = 50% Geschwindigkeit, Pitch von 0° = 100% Geschwindigkeit
Hier berücksichtigen wir zudem, dass bei unserem Modell das Fahrzeug erst bei einer Motorgeschwindigkeit von 55% losfährt.
Vor der Übertragung bilden wir die Roll-Werte für links und rechts auf eine verständlichere Skala ab: stark links = -100 geradeaus = 0 stark rechts = 100
Gleiches machen wir für die Geschwindigkeit: 50% = 0 100% = 100
Hier das Programm für den Sender-Calliope (Fernbedienung):
let richtung = 0
let geschwindigkeit = 0
radio.setGroup(10)
basic.forever(function () {
serial.writeString("Beschleunigung: ")
serial.writeNumber(input.acceleration(Dimension.X))
serial.writeString(" ")
serial.writeNumber(input.acceleration(Dimension.Y))
serial.writeString(" ")
serial.writeNumber(input.acceleration(Dimension.Z))
serial.writeString(" ")
serial.writeNumber(input.acceleration(Dimension.Strength))
serial.writeString(" Rotation: ")
serial.writeNumber(input.rotation(Rotation.Pitch))
serial.writeString(" ")
serial.writeNumber(input.rotation(Rotation.Roll))
serial.writeLine("")
if (input.rotation(Rotation.Pitch) < 0) {
geschwindigkeit = 100
}
if (input.rotation(Rotation.Pitch) > 90) {
geschwindigkeit = 0
}
if (input.rotation(Rotation.Pitch) >= 0 && input.rotation(Rotation.Pitch) <= 90) {
geschwindigkeit = pins.map(
input.rotation(Rotation.Pitch),
90,
0,
0,
100
)
}
if (input.rotation(Rotation.Roll) >= -90 && input.rotation(Rotation.Roll) <= 90) {
richtung = pins.map(
input.rotation(Rotation.Roll),
-90,
90,
-100,
100
)
}
serial.writeValue("richtung", Math.round(richtung))
serial.writeValue("geschwindigkeit", Math.round(geschwindigkeit))
radio.sendValue("richtung", Math.round(richtung))
radio.sendValue("geschwindigkeit", Math.round(geschwindigkeit))
basic.pause(200)
})
Das folgende Programm läuft auf dem Empfänger (Robbi):
radio.onReceivedValue(function (name, value) {
serial.writeValue(name, value)
if (name == "richtung") {
richtung = value
}
if (name == "geschwin") {
geschwindigkeit = value
}
serial.writeValue("geschwindigkeit", geschwindigkeit)
if (richtung < 0) {
motors.dualMotorPower(Motor.A, geschwindigkeit)
motors.dualMotorPower(Motor.B, geschwindigkeit - Math.abs(richtung))
} else {
motors.dualMotorPower(Motor.A, geschwindigkeit - Math.abs(richtung))
motors.dualMotorPower(Motor.B, geschwindigkeit)
}
})
let geschwindigkeit = 0
let richtung = 0
radio.setGroup(10)
motors.dualMotorPower(Motor.AB, 0)
