Neopixel kann man auch am Raspberry Pi betreiben, detaillierte Infos sind bei Adafruit zu finden: https://learn.adafruit.com/neopixels-on-raspberry-pi

Hilfreich sind auch folgende Seiten:

Danach ist Folgendes zu beachten:

  • Je nach dem, wieviele Neopixel man nutzt, genügt die Stromversorgung über den Raspberry Pi nicht aus.
  • Da die Neopixel eigentlich ein 5V-Signal benötigigen, kann der Einsatz eines Level-Shifters nötig sein.
  • Zur Ansteuerung kann man die Circuit-Python-Neopixel-Bibliothek verwenden.
  • Bei der Nutzung sind root-Rechte erforderlich.
  • Neopixel müssen mit einem der folgenden Pins verbunden werden: GPIO10, GPIO12, GPIO18 oder GPIO21. GPIO18 ist der Standard Pin, GPIO10 hat bei mir nicht richtig funktioniert.

Verkabelung ohne Levelshifter

Ohne externe Stromversorgung und ohne Level-Shifter kann man den 12er-Neopixel-Ring einfach wie folgt anschließen:

  • Raspi 5V an Neopixel 5V
  • Raspi GND an Neopixel GND
  • Raspi GPIO-Pin 18 an Neopixel Din

Verkabelung mit Levelshifter

Die GPIO-Pins des Raspberry Pi sind für 3,3 Volt ausgelegt, der Neopixel benötigt aber eigentlich 5 Volt. Für die Umwandlung kann man einen Levelshifter verweden, z.B. den Debo KY-051 Voltage Translator.

Die Anleitung hierzu gibt es hier: https://joy-it.net/files/files/Produkte/COM-KY051VT/COM-KY051VT-Anleitung.pdf

Die Verkabelung sieht dann wie folgt aus:

  • Raspi 3,3 Volt an Levelshifter VCCa
  • Raspi GPIO-Pin 19 an Levelshifter A1
  • Raspi GND an Breadboard GND
  • externe 5 Volt Stromversorgung an Breadboard 5V
  • externe Stromversorgung GND an Breadboard GND
  • Breadboard 5V an Levelshifter VCCb
  • Breadboard GND an Levelshifter GND
  • Levelshifter B1 an Neopixel(-Ring)
  • Neopixel Power an Breadboard 5V
  • Neopixel GND an Breadboard GND

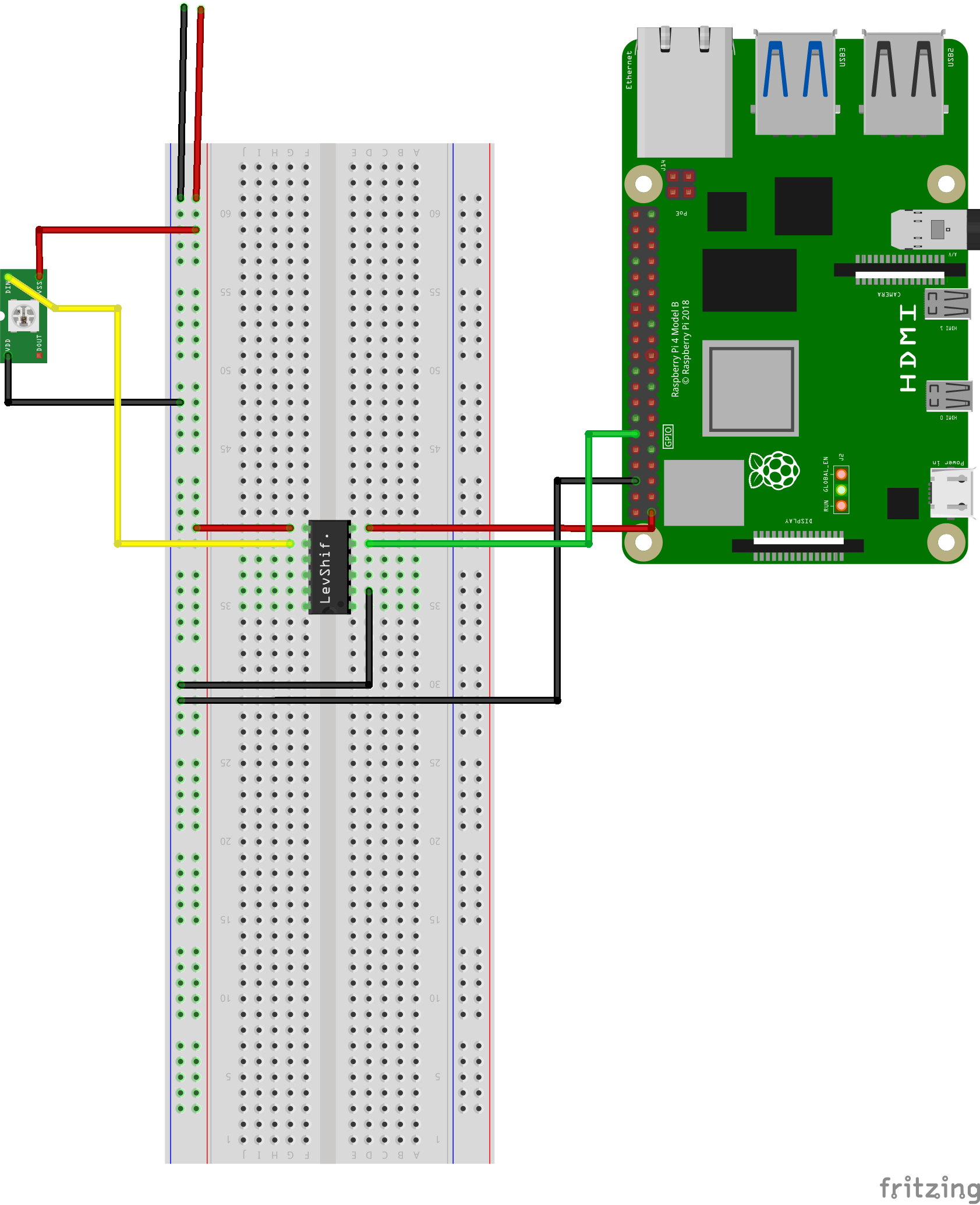

Schaltplan mit Levelshifter

Diese Verkabelung hat allerdings bei mir nicht mit den 5V vom Raspi sondern nur mit externer Stromversorgung funktioniert.

Programmierung mit Python

Für die Programmierung der Neopixel mit Python gibt es folgende Bibliotheken:

  • rpi_ws281x
  • adafruit-circuitpython-neopixel

Die Bibliothek adafruit-circuitpython-neopixel baut auf rpi_ws281x und auf adafruit-blinka auf. Sie wurde von Adafruit für Circuit-Python entwickelt und steht durch adafruit-blinka auch für den Raspberry Pi zur Verfügung.

Alternativ kann man die Bibliothek rpi_ws281x auch direkt nutzen.

Programmierung mit adafruit-circuitpython-neopixel

Vorraussetzung ist die Installation der nötigen Bibliotheken:

$ sudo pip3 install rpi_ws281x adafruit-circuitpython-neopixel
$ sudo pip3 install adafruit-blinka

Um die Neopixel - im Beispiel einen Ring mit 12 LED - zu nutzen, erzeugt man zunächst ein Objekt der Klasse Neopixel. Dabei gibt man den GPIO-Pin sowie die Anzahl der Pixel an.

Anschließend kann man auf einzelne LEDs zugreifen, indem man deren Position als Index angibt. Die Farben kann man entweder als RGB-Tupel (z.B. (255,255, 0)) oder aber als Hexadezimalwert (z.B. 0xFFFF00) angeben.

import board
import neopixel
from time import sleep

# erzeuge Objekt für NeoPixel-Ring mit 12 LED an GPIO-Pin 18
ring = neopixel.NeoPixel(board.D18, 12)
print(ring.auto_write)

# allgemeine Helligkeit ändern
ring.brightness= .1

# einzelne Pixel ansteuern
ring[0] = (0, 0, 255)
sleep(2)
ring[5] = (255, 255, 0)
ring[6] = 0xFFFF00
sleep(2)

# gesamten Ring mit bestimmter Farbe füllen
ring.fill((0, 255, 0))
sleep(2)
ring.fill((255, 0, 0))
sleep(2)
ring.fill((0, 0, 0))

Die API der Circuitpython-Neopixel-Bibliothek ist hier zu finden: https://circuitpython.readthedocs.io/projects/neopixel/en/latest/

Programmierung mit rpi_ws281x

Will man die Bibliothek rpi_ws281x direkt nutzen, kann man sich an folgendem Beispielcode orientieren: https://raw.githubusercontent.com/rpi-ws281x/rpi-ws281x-python/master/examples/strandtest.py

Dabei kann man die Anzahl der Pixel LED_COUNT und die Helligkeit LED_BRIGHTNESS an die eigenen Bedürfnisse anpassen.
